懂PCB电路板的清帮忙:断了的电路板怎么修,在哪儿修?

单面或者双面板的话，焊接+跳线？多层板的话，估计没办法了。 简单的pcb板，网上买个小面包板自己连线焊？ 电源板的话当心，潜在安全风险多层板的话，估计没办法了。 简单的pcb板，网上买个小面包板自己连线焊？ 电源板的话当心，潜在安全风险

mark一下 坐等分析

没有断面图，无法分析

发个正反面照片看下,如果小电流连接，可以把线路板固定好后,刮开阻焊层,用银漆连接。
再就是跳线连接。如果小电流连接，可以把线路板固定好后,刮开阻焊层,用银漆连接。
再就是跳线连接。

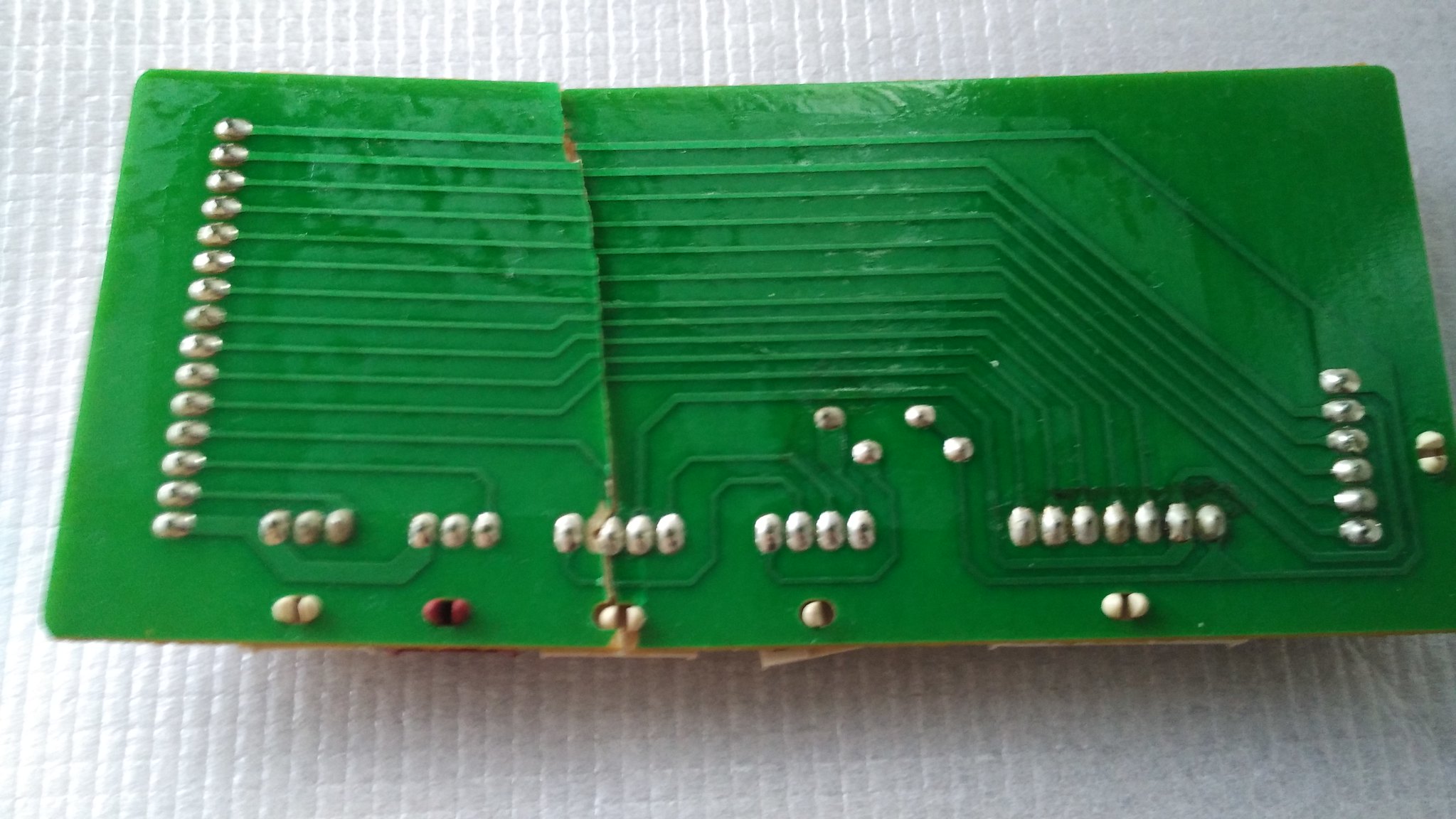

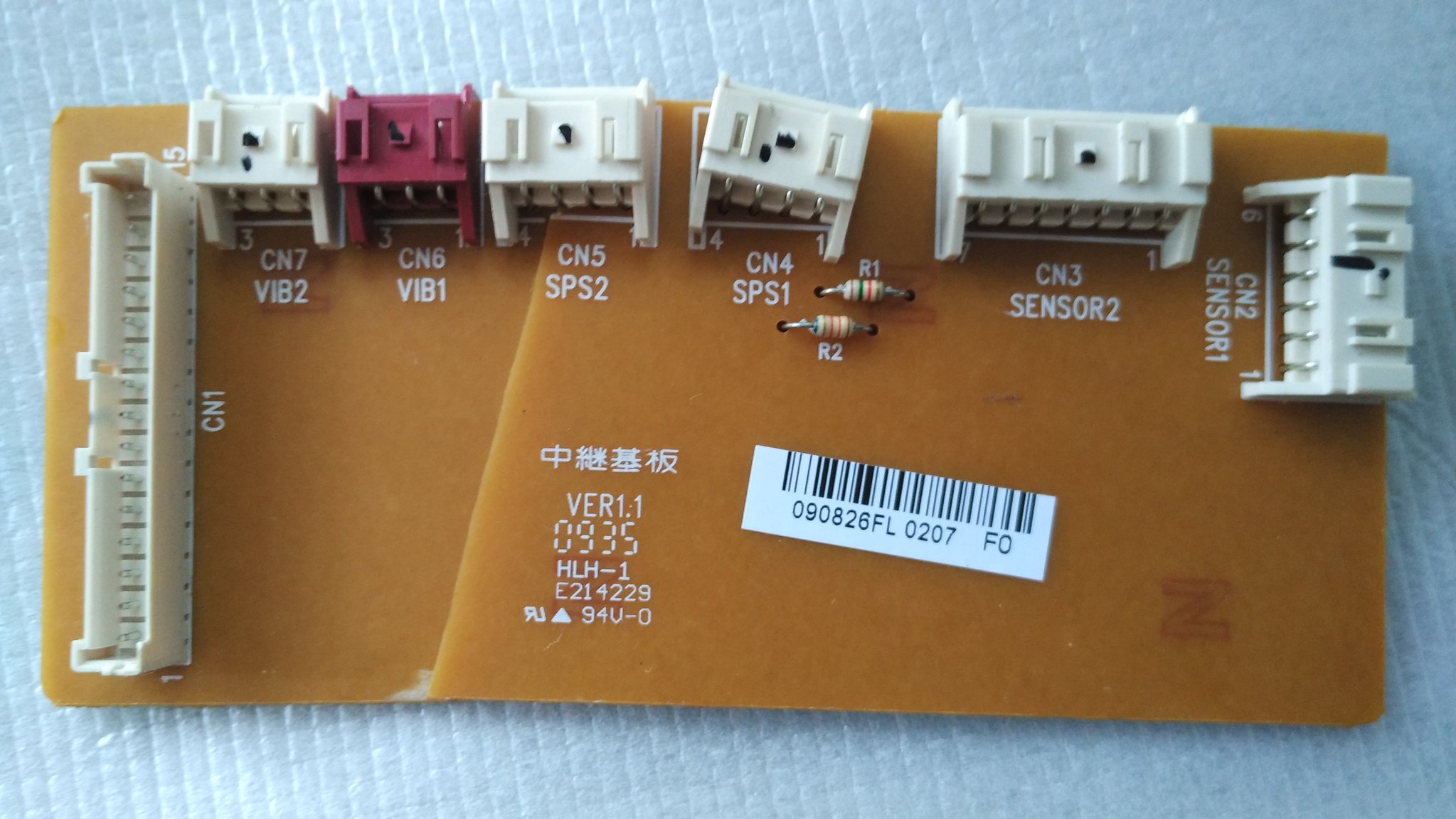

非常感谢大家的热心帮助!这是电路板的照片

目测那些断的trace只要用到的全要跳线除非有些是连去接口没用到的reserve除非有些是连去接口没用到的reserve

目测很薄。。。 断的线自行焊起来应该可行

谢谢！板子确实很薄，大概也就2毫米左右。我是电子白痴，呵呵。动手技能就是个零。就我的目测，除了那俩小电阻之外，其他的好像只是连线和插口而已？

另外请问这块板子对电压有要求么？之所以要问是因为，在ebay上找到美国有个卖家，不过他卖的是真对美国型号的，电压110V。 而我的机器是本地的，230V。 不知道这块板子对电压有没有要求？
我是电子白痴，呵呵。动手技能就是个零。就我的目测，除了那俩小电阻之外，其他的好像只是连线和插口而已？

另外请问这块板子对电压有要求么？之所以要问是因为，在ebay上找到美国有个卖家，不过他卖的是真对美国型号的，电压110V。 而我的机器是本地的，230V。 不知道这块板子对电压有没有要求？

这个容易修的,你拿过来我帮你弄吧。你拿过来我帮你弄吧。

搞个电烙铁。。根据反过来的底板连接图把断开的两头飞线接上目测就好了

这个板子修好后风险很大，存在安全隐患

电压，工作场景，会影响连线间的距离要求

啊，还有风险啊？能否解释一下？可别修好了用着用着把机器烧了，那就惨了 $_$可别修好了用着用着把机器烧了，那就惨了 $_$

实习生做的板子

这板很简单，你让卖家发个图卖家的图和你的图上的接口，大小，走线，一样的话，110V和220V就是通用嗒.要不找人修补一下也行卖家的图和你的图上的接口，大小，走线，一样的话，110V和220V就是通用嗒.要不找人修补一下也行

都木有零件, 和供电系统电压应该木关系

猜测1.假如工作环境比较脏，容易积灰的话。假如相邻两根trace相差230V，则长时间由于离子化，可能造成弱短路
2.假如焊接不牢，焊点虚断（或者装的过程或者后续其他调整时碰到了），是不是容易产生失灵？如果这块pcb与安全保护相关，就要考虑万一的后果
可能问题没那么严重，只是说下风险。。
路易十三的建议不错1.假如工作环境比较脏，容易积灰的话。假如相邻两根trace相差230V，则长时间由于离子化，可能造成弱短路
2.假如焊接不牢，焊点虚断（或者装的过程或者后续其他调整时碰到了），是不是容易产生失灵？如果这块pcb与安全保护相关，就要考虑万一的后果
可能问题没那么严重，只是说下风险。。
路易十三的建议不错

修好后喷三防漆，防水，防尘，防氧化妥妥的目测这个只是传感器的接口板，没技术含量，如果买不到，送大淘宝让人帮你COPY个新的，妥妥的



目测这个只是传感器的接口板，没技术含量，如果买不到，送大淘宝让人帮你COPY个新的，妥妥的
